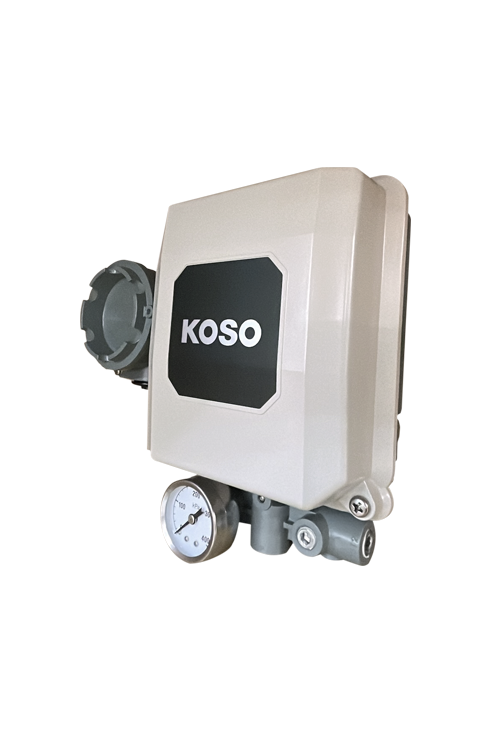

電空ポジショナー
-
電空ポジショナー
このシリーズは、空気圧式駆動部に取付け、調節計からの電流信号（4～20mA DC）を空気圧に変換して調節弁を作動させます。
同時に、調節弁の開度を検出して入力信号に従った正確な位置制御を行います。
製品仕様
| 形式 | EPA800 単動用 | EPC800 複動用 | EPB800 5200LA専用 | |
|---|---|---|---|---|
| 適用 | リニアモーション / ロータリーモーション / ロングストローク バルブ | |||
| 入力信号/出力特性 | 4～20, 4～12, 12～20 mA DC / リニア | |||
| 供給空気圧力 | 140～800 kPa | |||
| 単動形 | 複動形 | |||
| リニヤリティ/ヒステリシス | ±1.0% / 0.5% | ±1.5% / 0.8% | ||
| 感度/リピータビリティ | 0.1% / 0.2% | 0.2% / 0.3% | ||
| 空気消費量 | 5 Nl/min. (供給圧140kPaG時) (出力空気圧50%時) |
15 Nl/min. (供給圧400kPaG時) |
||
| 最大処理流量 | 175 Nl/min. (供給圧140kPaG時) (出力側大気開放時) |
400 Nl/min. (供給圧400kPaG時) |
||
| 構造 | 耐圧防爆型(TIIS、NEPSI、KOSHA) | |||
| 空気接続口/電気配線接続口 | Rc. 1/4 / G1/2 | |||
| 許容周囲温度 | 標準仕様：-20～+80℃, 低温仕様：-50～+60℃, 高温仕様：0～+100℃ | |||
