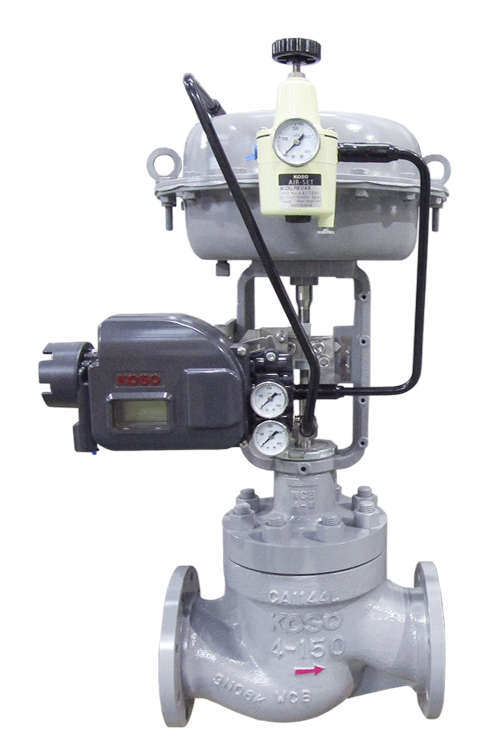

グローブバルブ
トップガイド形
-
5200LA/501T
トップガイド形調節弁は、小形でシンプルな構造であります。
シビアサービス以外のあらゆる液体サービス及び規制騒音範囲内でのスチーム、
気体サービスなど広い範囲で使用できます。
製品仕様
| 本体形式 | 501Ｔ：グローブ形 | 520Ｔ：グローブ形 | |
|---|---|---|---|
| 511Ｔ：アングル形 | |||
| 弁サイズ | 1/2"（15A）～8"（200A） | 1/2"（15A）～1"（25A） | |
| プラグサイズ | 1/8"（6A）～8"（200A） | 1/64"（1A）～1/16"（3A） | |
| 弁部定格 | ANSI/ASME Class 150～1500・JIS 10K～63K | ANSI/ASME Class 150～600・JIS 10K～40K | |
| 流体温度 | －196～＋538℃ | －45～＋538℃ | |
| 接続規格 | フランジ形（RF,RTJ）、溶接形（SW,BW） etc. | ||
| ボデー材質 | SCPH2/WCB，SCPH21/WC6, SCPL1/LCB, SCS13A/CF8, SCS14A/CF8Ｍ, etc. | ||
| トリム材質 | SUS316, SUS316＋Stellite, SUS316 ＋TFE etc. | SUS316＋Stellite | |
| レンジアビリティ | 50：1～30：1 ＊これ以外はご相談下さい |
6.8：1～8.8：1 ＊これ以外はご相談下さい |
|
| 流量特性 | リニア, EQ%, ON/OFF | Needle flow | |
| 弁座漏洩量 | メタルシート | 定格Cv×0.01% Cv×0.001% ANSI/FCI 70-2 Class IV, V | |
| ソフトシート | バブルタイト ANSI/FCI 70-2 Class VI | ||
| 標準駆動部 | ダイヤフラム式駆動部 シリンダ式駆動部 全電子式駆動部 インテリジェント・デジタル駆動部 |
||
