シリンダー式
6100LA/6200LA/
6300LA:
空気圧シリンダー式アクチュエータ

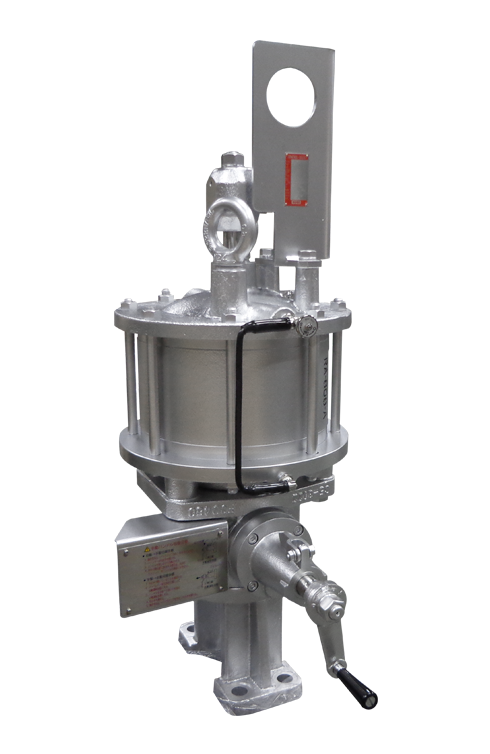

  • 6100LA：空気圧シリンダー式アクチュエータ 6100L with Side handle 6100LA：空気圧
    シリンダー式
    アクチュエータ
    6100L with Side handle
  • 6200LA：空気圧シリンダー式アクチュエータ 6200L with Top-Side handle 6200LA：空気圧
    シリンダー式
    アクチュエータ
    6200L with Top-Side handle

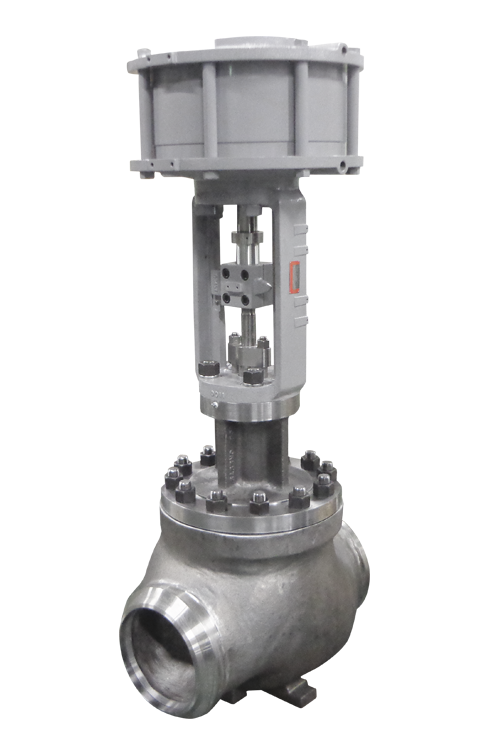

  • 6300LA：空気圧シリンダー式アクチュエータ 6300L without handle 6300LA：空気圧
    シリンダー式
    アクチュエータ
    6300L without handle
6100LA
  • 1ピストン形
  • 駆動部出力軸と弁軸とが一体形
6200LA
  • 2ピストン形
  • 駆動部出力軸と弁軸とが一体形
6300LA
  • 1ピストン形
  • 駆動部出力軸と弁軸とが分割形

製品仕様

6100LA　6200LA
形式 複動形
6110LA 6116LA 6128LA 6136LA 6141LA 6154LA 6254LA
サイズ 100 160 280 360 415 540 540x2
出力 3500 9500 28700 46570 63500 109000 218000
最大ストローク (mm) 60 210 310 610 810 810 1360
供給空気圧力 複動 ： 300～500kPa
作動 正作動(DA)、逆作動(RA)
許容周囲温度 標準 ： -20～60℃、低温 ： -50～60℃、高温 ： 0～100℃
オプション 手動機構, 開度制限機構, 高速作動 etc.
6300LA
形式 複動形 単動形
6315LA 6320LA 6330LA 6345LA 6360LA 6330LA 6345LA 6360LA
サイズ 150 200 300 450 600 300 450 600
出力 7938 14308 32242 73010 129850 7644 17248 30576
最大ストローク (mm) 210 210 210 410 410 210 210 210
供給空気圧力 複動 ： 300～500kPa、単動 ： 500kPa
作動 正作動(DA)、逆作動(RA)
許容周囲温度 標準 ： -20～60℃、低温 ： -50～60℃、高温 ： 0～100℃
オプション 手動機構, 開度制限機構, 高速作動 etc.
