シリンダー式
6400RB/6500RA/
7300RB:
空気圧シリンダー式アクチュエータ

  • 6400RB：空気圧シリンダー式アクチュエータ6400R 6400RB：空気圧
    シリンダー式
    アクチュエータ
    6400R
  • 6500RA：空気圧シリンダー式アクチュエータ6500R 6500RA：空気圧
    シリンダー式
    アクチュエータ
    6500R
  • 7300RB：空気圧シリンダー式アクチュエータ7300R 7300RB：空気圧
    シリンダー式
    アクチュエータ
    7300R

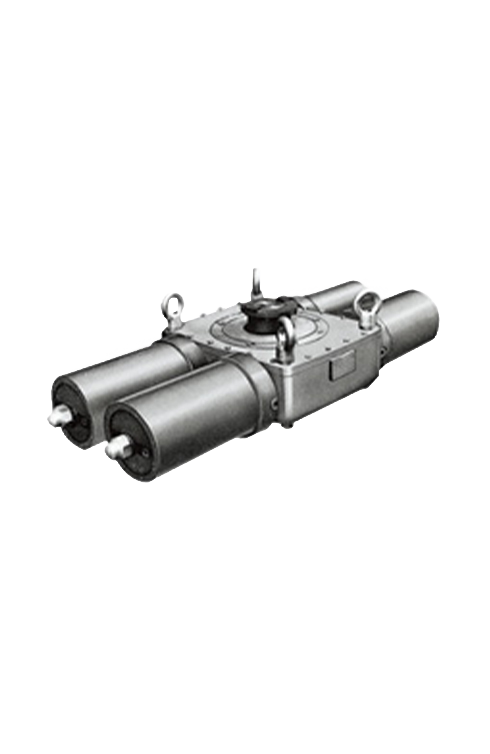

6400RB
  • 大出力トルクシリンダ
  • 4ピストン・スカッチヨーク形空気圧駆動部
  • 出力軸回転角/90°又は60°

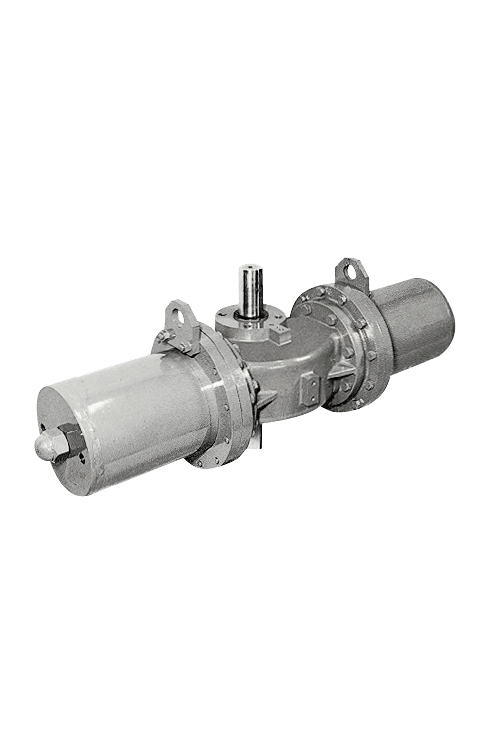

6500RA
  • 中出力トルクシリンダ
  • 2ピストン・スカッチヨーク形空気圧駆動部
  • 出力軸回転角/90°又は60°

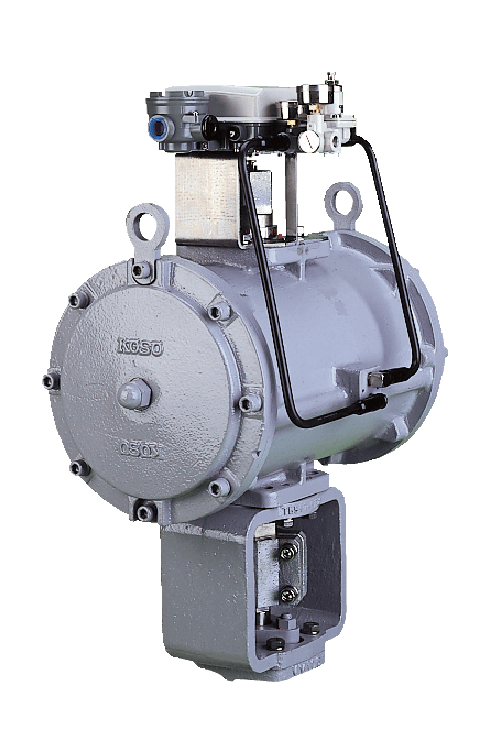

7300RB
  • 中出力トルクシリンダ
  • 2ピストン・ラック＆ピニオン形空気圧駆動部
  • 出力軸回転角/90°又は60°

製品仕様

6400RB
形式 複動形
6420RB 6428RB
サイズ 200 280
出力 9370 20500
供給空気圧力 複動 ： 300～500 KPa
作動 正作動（DA）、逆作動（RA）
許容周囲温度 標準仕様 ： -20～+60℃、低温仕様 ： -50～+60℃、高温仕様 ： 0～+100℃
オプション 手動機構, 開度制限機構, 高速作動 etc.
6500RA
形式 複動形 単動形
6517RA 6520RA 6528RA 6517RA 6520RA 6528RA
サイズ 170 200 280 6520 6528 6536
出力 1850 3200 7500 907 2231 4413
供給空気圧力 複動 ： 300～500 KPa、単動 ： 400, 500 KPa
作動 正作動(DA)、逆作動(RA)
許容周囲温度 標準仕様 ： -20～+60℃、低温仕様 ： -50～+60℃、高温仕様 ： 0～+100℃
オプション 手動機構, 開度制限機構, 高速作動 etc.
7300RB
形式 複動形 単動形
7317RB 7323RB 7328RB 7337RB 7317RB 7323RB 7328RB 7337RB
サイズ 170 235 280 375 170 235 280 375
出力 637 1712 2962 6987 212 589 995 2332
供給空気圧力 複動 ： 300～500 KPa、単動 ： 300, 400, 500 KPa
作動 正作動(DA)、逆作動(RA)
許容周囲温度 標準仕様 ： -20～+60℃、低温仕様 ： -50～+60℃、高温仕様 ： 0～+100℃
オプション 手動機構, 開度制限機構, 高速作動 etc.
