グローブバルブ
3ウェイ形
-

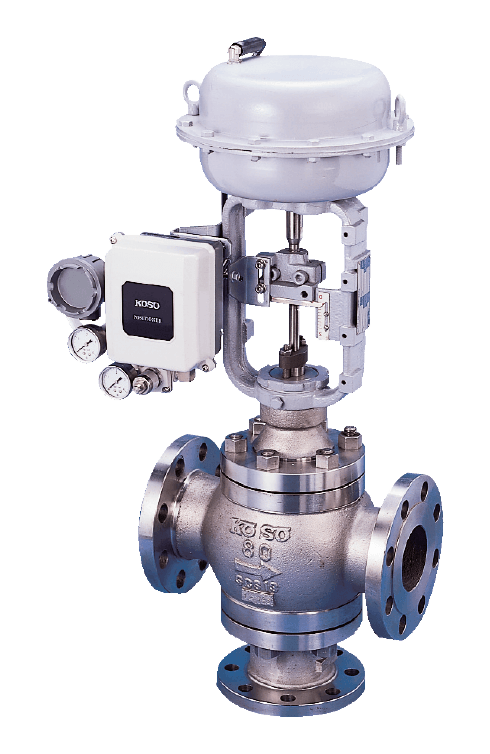

531F：混合形三方口調節弁
5200L/521F・531F
このシリーズは、一方向からの流体を二方向へ分割する分流形と、
二方向からの流体を混合して一方向へ流す混合形があります。
なお、弁サイズ2.5”（65A）以下は、機能的に問題がないので531F（混合形）を分流形にも使用します。
製品仕様
| 本体形式 | 521F・531F |
|---|---|
| 弁サイズ | 3/4"（20A）～8"（200A） |
| 弁部定格 | ANSI/ASME Class 150～300, JIS 10～30K |
| 流体温度 | －45～＋300℃ |
| 接続規格 | フランジ形（RF） |
| ボデー材質 | SCPH2/WCB, SCS13A/CF8, SCS14A/CF8M etc. |
| トリム材質 | SCS14A/CF8M, SCS24 etc. |
| レンジアビリティ | 30：1 |
| 流量特性 | リニア､ ON/OFF |
| 弁座漏洩量 | 定格Cv×0.1％ ANSI/FCI 70-2 Class III |
| 標準駆動部 | ダイヤフラム式駆動部 シリンダ式駆動部 全電子式駆動部 インテリジェント・デジタル駆動部 |
