バタフライバルブ
ディスクダンパー形
-

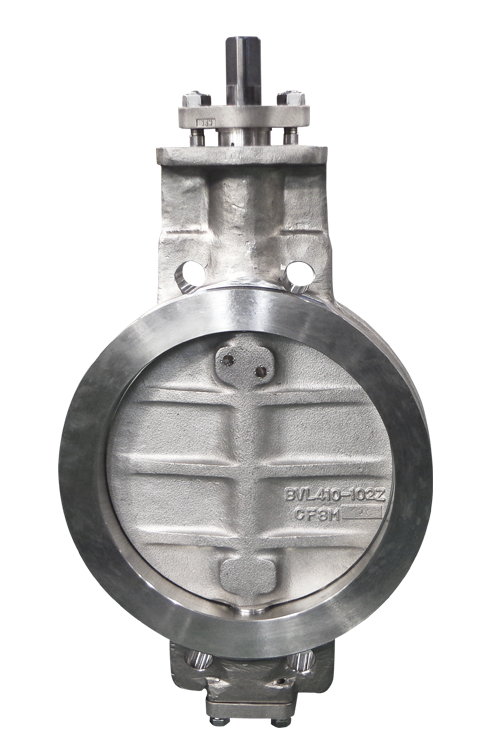

鋳造製ボディ形
バタフライバルブ
6300R/600B -

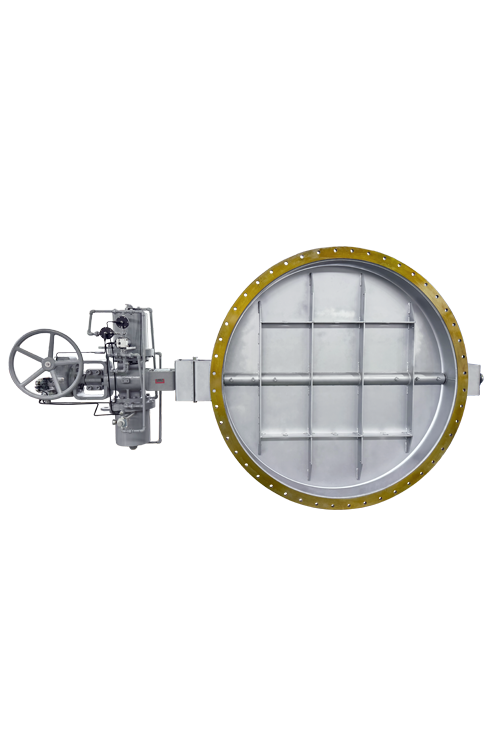

鋼板製ボディ形
バタフライバルブ
6300R/600S
リングシール形バタフライバルブは、ディスクの外周部にバネ性能を有する金属製シールリングを装着した調節弁です。
締切り性が良く、
少ない締切り力で動作できます。
また、流体の温度変化に対しては、金属製シールリングが伸縮しますので高温流体の制御に最適な調節弁です。
製品仕様
| 本体形式 | 600B | 600S | 610S | |
|---|---|---|---|---|
| 弁サイズ | 3"(80A)～24"(600A) | 3"(80A)～60"(1500A) | 6"(150A)～36"(900A) | |
| 弁部定格 | ANSI/ASME Class 150～300 JIS10K～20K | ANSI/ASME Class 125～150 JIS2K～10K | ||
| 流体温度 | -196～+600℃ | -5～+600℃ | -45～+750℃ | |
| 接続規格 | ウエハー形 | フランジ形(RF) | ||
| ボデー材質 | SCPH2/WCB, SCS13A/CF8, SCS14A/CF8M. etc. |
SS400, SUS304, SUS316. etc. | SUS304, SUS316 etc. | |
| ディスク材質 | SCS14A/CF8M | |||
| 流量特性 | APPROXIMATE EQ% (Inherent characteristic) | |||
| シールリング材質 | － | － | SUS316 or Inconel | |
| 弁座漏洩量 | 標準形 | 90°Cv×0.5～2.5% | 90°Cv×1.5～5.0% | 90°Cv×0.08～0.18% |
| 15°密閉形 | － | 90°Cv×0.3～0.5% | － | |
| バックシート形 | － | 90°Cv×1.0～2.0% | － | |
| 標準駆動部 | シリンダ式駆動部 全電子式駆動部 ダイヤフラム式駆動部 |
|||
