インテリジェント式

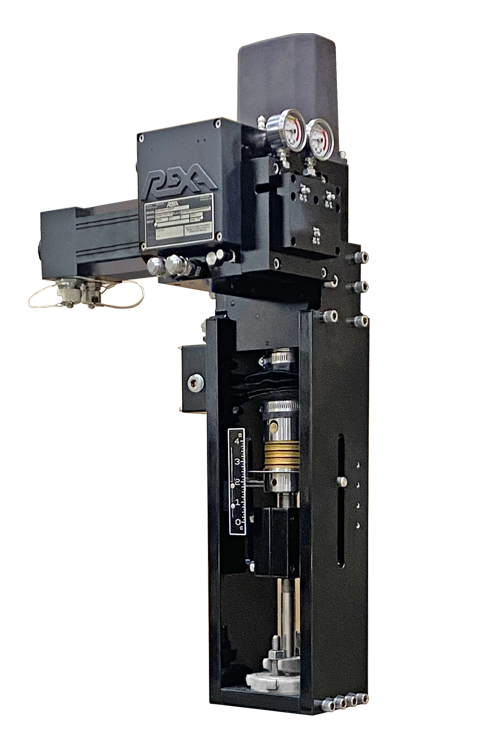

  • 3800LA：インテリジェントデジタルアクチュエータ3800L 3800LA：
    インテリジェント
    デジタル
    アクチュエータ
    3800L

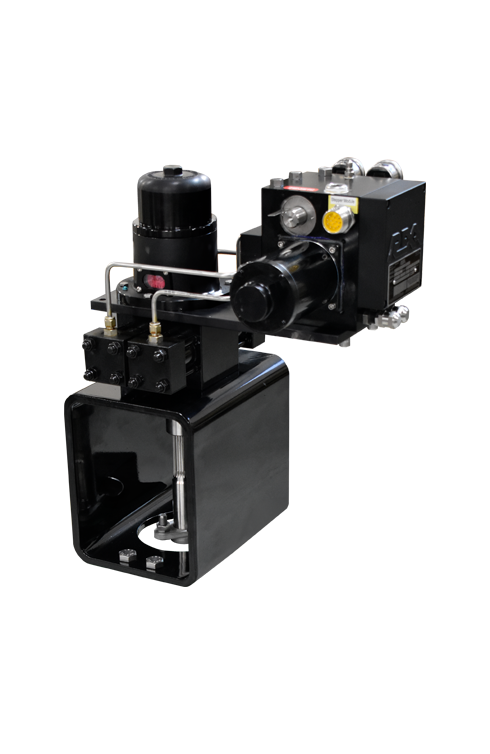

  • 3800RA：インテリジェントデジタルアクチュエータ3800R 3800RA：
    インテリジェント
    デジタル
    アクチュエータ
    3800R

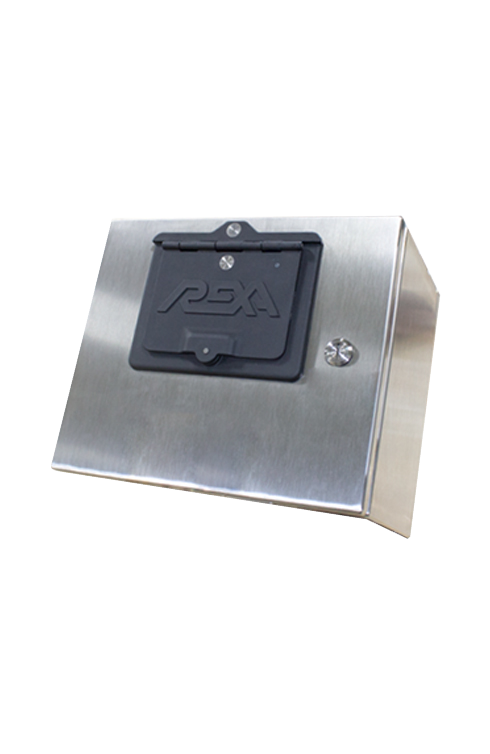

  • インテリジェントデジタルアクチュエータControl Box インテリジェント
    デジタル
    アクチュエータ
    Control Box

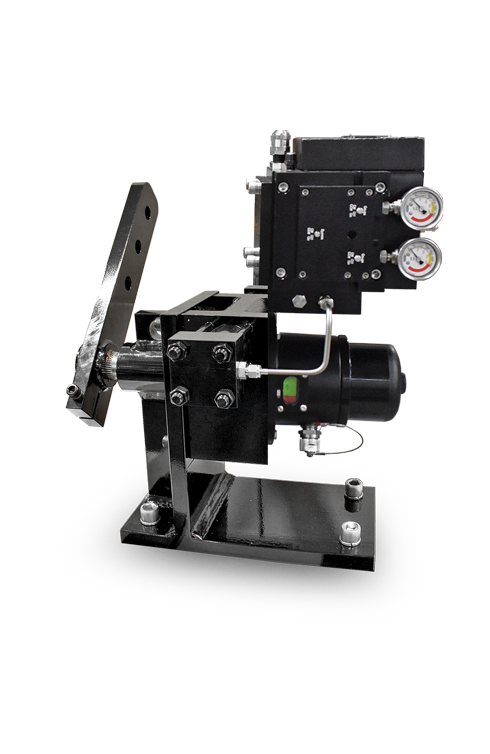

  • 3800DA：インテリジェントデジタルアクチュエータ3800D 3800DA：
    インテリジェント
    デジタル
    アクチュエータ
    3800D

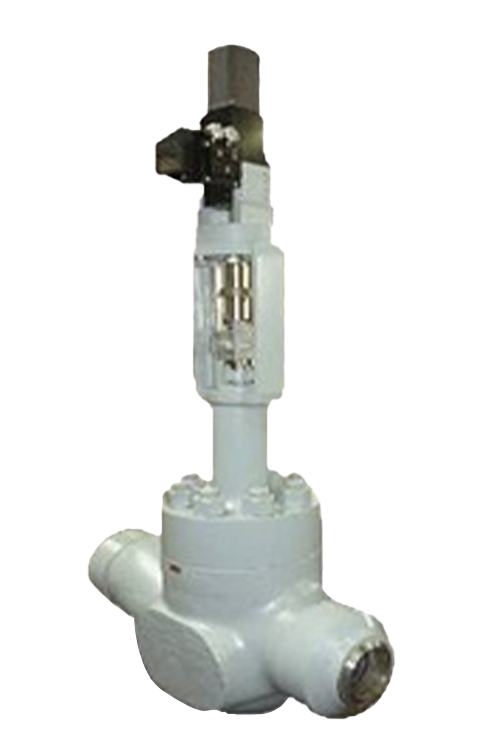

  • 3800LA：インテリジェントデジタルアクチュエータ3800L/350D 3800LA：
    インテリジェント
    デジタル
    アクチュエータ
    3800L/530D

このシリーズは次世代の制御方式をターゲットにしたインテリジェント･デジタルアクチュエータです。

プロセス制御機器としてコンピュータ機能を活用し、電気の応答性と油圧の高出力とを十分に生かした多機能ハイブリッド構造です。
主要部は、ステップモータ/ACサーボモータ、ギヤポンプ、電子回路で構成し、
独創的な油圧フローマッチシステム(特許)をダイレクトデジタルで制御しますので長期間において安定した高速応答･高精度動作を確保できます。
フェイルセーフを実現し、さらに冗長性･高出力を持たせた数種類のパワーモジュールにより電気的安全性を強化しました。

製品仕様

形式 リニアモーション形 ロータリーモーション形 クランクアーム形
3800LA 3800RA 3800DA
最大出力 533787 N 11300 N・m 11300 N・m
供給電源 AC100V 50/60Hz
オプション：AC120V、AC220V、AC440V、DC48V、DC24V
最大ストローク/回転角 550mm ／ 90°
操作入力信号 4～20ｍA DC、Direct-digital、Pulse、Two position、Manual(up/down push-button)
許容周囲温度 Actuator：-20～+93℃（オプション +121℃）
Control Enclosure：-40～+60℃
デッドバンド 0.05%(minimum) 　Selectable at the PCP between 0.05% and 5.0% of calibrated signal span
ポジショニング精度 ＜0.15% of full stroke
リニヤリティ ＜0.15% of full stroke
リピータビリティ ＜0.15% of full stroke
外被形式 NEMA 4×(STD), FM approved Class 1, Div.2, Groups A, B, C & D and NEMA 4×
オプション スプリングリターン形、リミットスイッチ、手動操作機構
