KGP5000：スマートバルブポジショナー
| 特 徴 | 基本仕様 | お問合わせ |
KGP5000シリーズ・スマートバルブポジショナは、空気圧により作動する調節弁に取付け、上位制御システムや調節計からの4-20mA入力信号を受けて調節弁を所望の弁開度にコントロールする制御機器です。
リニア式駆動部やロータリー式駆動部の単動形や複動形など、様々なタイプの駆動部に取り付けて使用することができます。
デジタル式の特長を活かした高度なPID制御機能、HART通信機能、LCDを用いたローカルユーザーインターフェース機能を備えています。
角度センサや圧力センサ等のセンシング技術を有効利用した診断機能を備えていますので、設置・設定作業における省力化はもちろんのこと、運転・メンテナンス作業において、効果的な状態監視や効率的な作業を行うことができます。
特徴
| 大画面LCD＆フルオートチューン機能による簡単なセッティング | |||

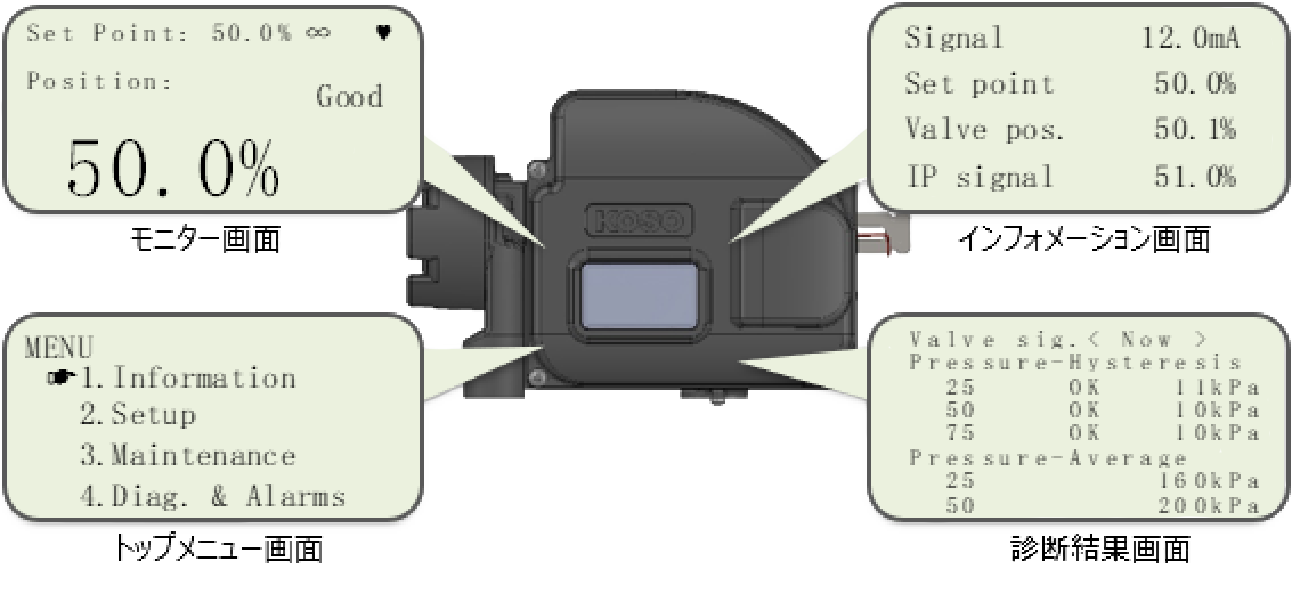

| ★ | 大型グラフィックLCDを用いたローカルユーザインターフェースにより、設定・調整・ステータス確認・診断機能の実行など、すべての操作が機器単体で可能 | ||
 |
|||
| ★ | フルオートチューン機能により、ゼロ・スパン自動設定，最適PID制御パラメータの自動設定が可能 | ||
| 高度な制御アルゴリズムによる安定したバルブ制御 | |||

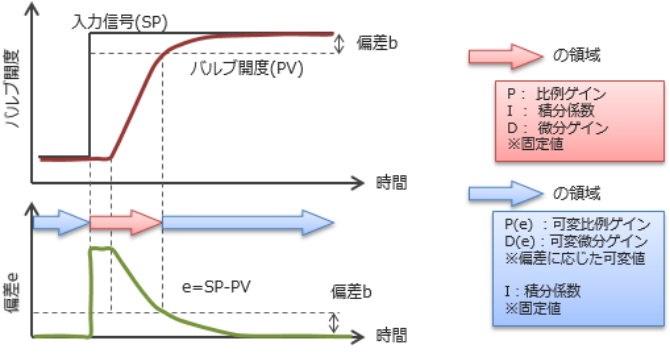

| ★ | 偏差の大きさ・方向によってPID制御パラメータを変えるアドバンスト制御方式を採用 | ||
 |
|||
| ★ | リニア駆動部、ロータリー駆動部に適したプリセットPID制御パラメータを準備 | ||
| 保全コスト低減を実現するバルブ診断&アラーム機能を搭載 | |||
| ★ | “事後保全から状態監視保全へ”を可能にするオンラインバルブ診断 | ||
 |
|||

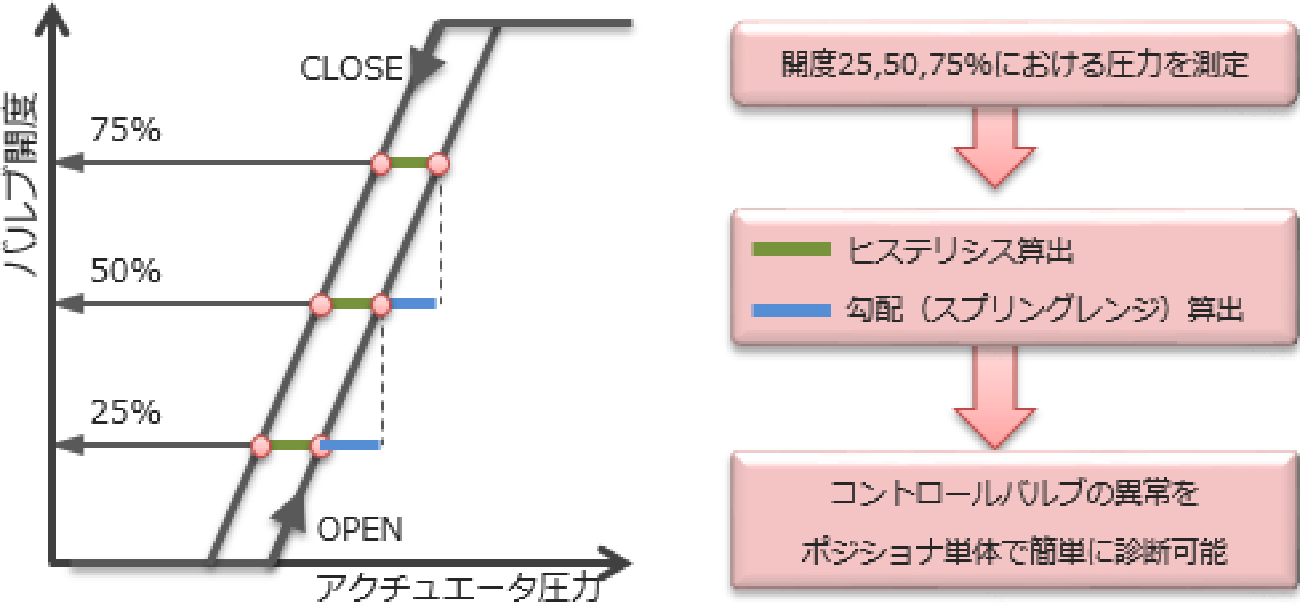

| ★ | コントロールバルブの健全性をチェックする圧力センサによるオフライン診断 簡易バルブシグネチャによるバルブ診断の概要 |
||
 |
|||
| 在庫管理の煩わしさを減らすオールインワン設計 | |||
| ★ | 最新のデジタル通信“HART7”に対応 | ||
| ★ | 開度発信機能を標準搭載 | ||
| ★ | パイロットリレーの単動・複動切替により、単動形と複動形駆動部に適用可能 | ||

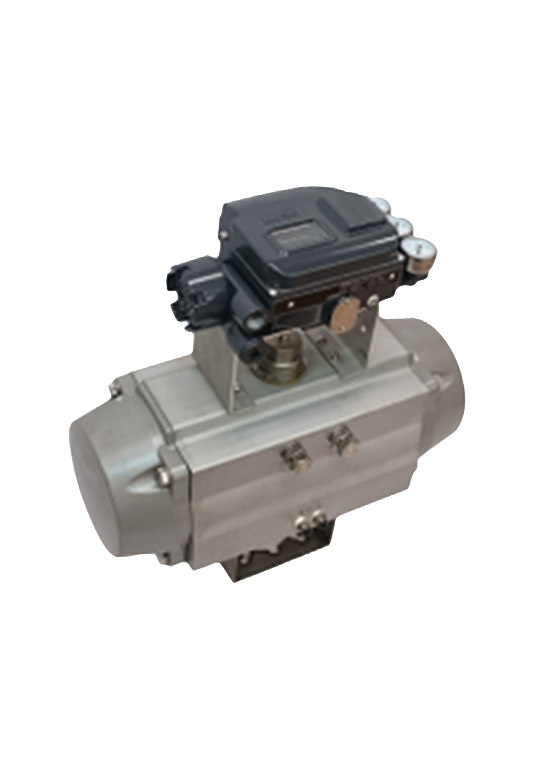

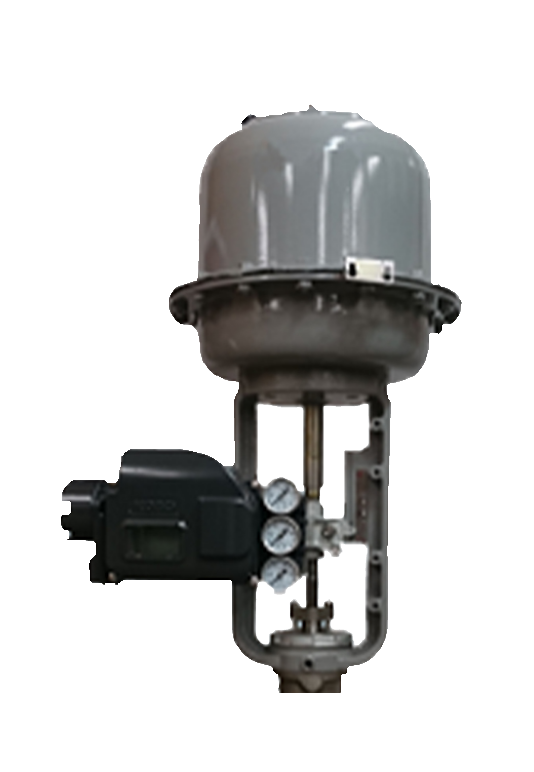

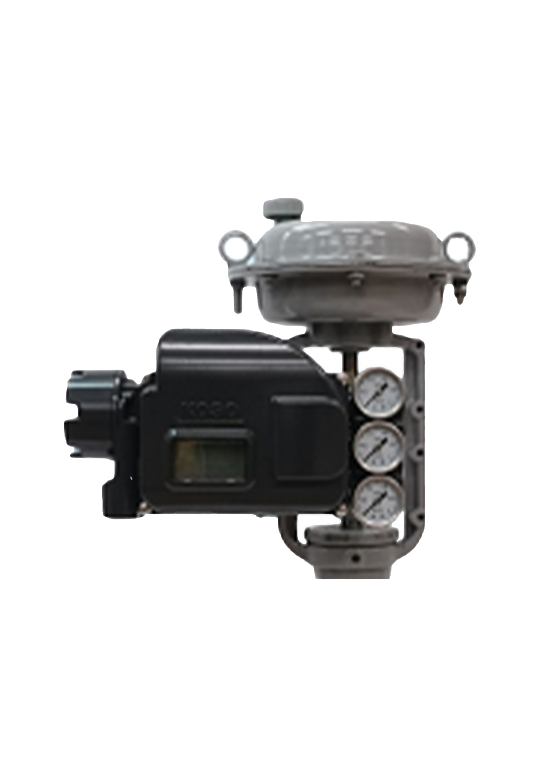

| 多種多様な駆動部に適用可能 | |||
 |
|||
基本仕様
| 入力信号 | 4~20mADC | コンプライアンス電圧@20mA Model KGP5000：8.6VDC（入力抵抗430Ω） Model KGP5003：9.6VDC（入力抵抗480Ω） スプリットレンジ設定可 |
||
|---|---|---|---|---|
| 出力特性 | リニア / EQ / QO / ユーザ任意設定（19点） | |||
| 開度発信出力 | 4~20mADC | 供給電圧17~31VDC アラーム出力※NAMUR043準拠 |
||
| 対象駆動部 | リニア式 / ロータリー式 / IEC60534-6・VDI/VDE3845準拠の駆動部 | |||
| トラベルレンジ | リニア ロータリー |
12~250mm ※それ以外は特殊設計で相談可 40~100° |
||
| 動作 | 単動 / 複動 ※パイロットリレーは正動作のみ | |||
| 供給空気圧 | 140~800kPa | |||
| 構造 |
ハウジング材質 保護等級 空気接続口 電気接続口 取付ねじ |
アルミニウムダイカスト / アクリル焼付塗装 IP66（共通） Rc1/4 または 1/4NPT G1/2 , 1/2NPT または M20x1.5 4xM8，Φ50-4xM6 |
||
| 本体重量 | 3.0kg（圧力計ブロックなし），3.3kg（圧力計ブロックあり） | |||
| 周囲温度範囲 |
非防爆形 防爆形 LCD表示 |
-40~80℃ 各防爆規定に従う -20~70℃ |
||
| 周囲湿度範囲 | 5~95％R.H.（結露なし） | |||
| 空気消費量 | 単動形 |
6Nl/min以下＠140kPa，9Nl/min以下＠300kPa ※出力50％定常時 |
||
| 複動形 |
16Nl/min以下＠400kPa，20Nl/min以下＠550kPa ※バランス圧70％Ps時 |
|||
| 最大空気処理容量 | 165Nl/min@140kPa，290Nl/min@300kPa 370Nl/min@400kPa，500Nl/min@550kPa |
|||
| 精度 |
開度制御 直線性 ヒステリシス |
±1.2％F.S. 0.7％F.S. |
開度発信 直線性 ヒステリシス |
±1.0％F.S. 0.5％F.S. |
| 認証 | 防爆認証 |
Ex d IIC T6 Gb：TIIS(JIS)，CCC(NEPSI) Ex d IIC T6：KOSHA Ex db IIC T6 Gb：IECEx II 2 G Ex db IIC T6 Gb：ATEX |
||
| ＣＥマーキング | EMC適合規格(2014/30/EU) EU RoHS適合規格(2011/65/EU) |
|||
| HART通信認証 | HART7 ※Model KGP5003のみ | |||
