グローブバルブ
ケージガイド形

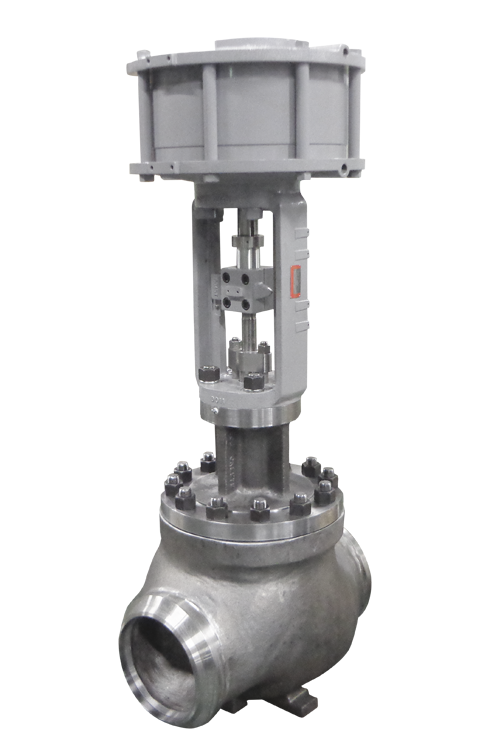

  • 501G:ケージガイド形調節弁 6300L/501G 501G:
    ケージガイド形
    調節弁
    6300L/501G
  • 550G:マルチホールケージガイド形調節弁 526LL/550G 550G:
    マルチホール
    ケージガイド形
    調節弁
    526LL/550G

501Gシリーズは、流体圧力バランスプラグ形ケージガイド調節弁です。
この調節弁は、大容量で動的安定性に優れていますのでヘビーデューティサービスに適しています。
プラグに加わる流体圧力をバランスさせる構造としておりますので、小さな操作力で安定した制御ができます。
550Gシリーズは、501Gシリーズのケージガイド形調節弁の標準形ケージの代わりにマルチホール付ケージを組合わせた低騒音並びにアンチキャビテーション対応の調節弁です。
故に、マルチホール付ケージ以外の部品は、501Gシリーズの部品と互換性を持っています。
なお、さらに過酷な流体条件に対してはKOSO VeCTor™を選定して下さい。

製品仕様

本体形式 550G:グローブ形 501G:グローブ形
560G:アングル形 511G:アングル形
弁サイズ 1"~24"(600A)
*この範囲を超える場合はご相談下さい。
弁部定格 ANSI/ASME Class 150~2500,4500・JIS10K~63K
流体温度 -196~+590℃(-320~1094F)
接続規格 フランジ形(RF,RTJ) 溶接形(SW,BW) etc.
ボデー材質 SCPH2/WCB, SCPH21/WC6, SCPL1/LCB,
SCS13A/CF8, SCS14A/CF8M, WC9, C12A, C5, Duplex, etc.
トリム材質 SUS410/410SS, SUS630/SCS24, SUS316/CF8M, F22, F11, Duplex, etc.
レンジアビリティ 50:1~20:1 50:1~20:1
流量特性 リニア、モディファイリニア
モディファイEQ%
リニア、EQ%
弁座漏洩量 メタルシート ANSI/FCI 70-2 Class IV, V
ソフトシート バブルタイト ANSI/FCI 70-2 Class VI
標準駆動部 ダイヤフラム式駆動部
シリンダ式駆動部
全電子式駆動部
インテリジェント・デジタル駆動部
