バタフライバルブ
エキセントリック・ハイパフォーマンス
-
エキセントリック形
パラシールバルブ
（PARA-SEAL E
/ウエハー）

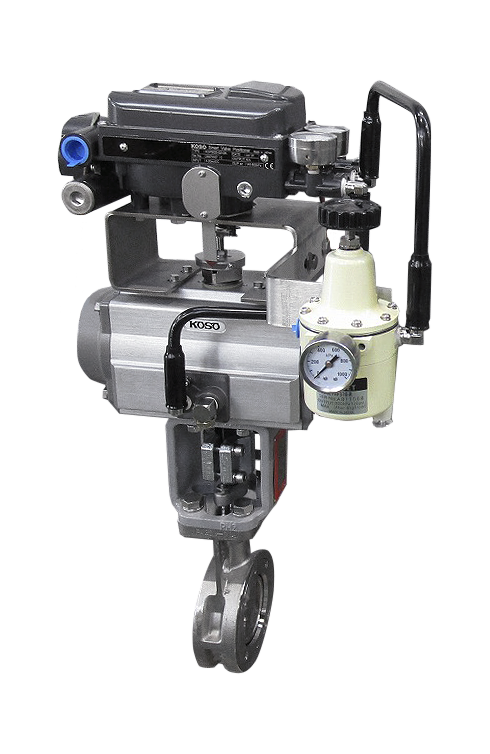

5200R/710E -
エキセントリック形
パラシールバルブ
（PARA-SEAL E
/ウエハー）
6300R/710E -
エキセントリック形
パラシールバルブ
（PARA-SEAL E
/フランジ）
6300RC/720E
パラシールバルブは、流体を締切るシール機構のユニークな構造により、
シール性、耐久性に優れた高性能バタフライ形調節弁です。
キャビテーションの発生がない液体サービス及び規制騒音範囲内でのスチーム、
気体サービスなどの広い範囲で調節弁と遮断弁を兼ねることができます。
製品仕様
| 本体形式 | 710E | 720E | ||
|---|---|---|---|---|
| 弁サイズ | 3"(80A)～24"(600A) | |||
| 弁部定格 | ANSI/ASME Class 150～300・JIS 10K～20K | |||
| 流体温度 | -196～+500℃(8"以上は400℃まで) | |||
| 接続規格 | ウエハー形 | フランジ形(RF) | ||
| ボデー材質 | SCPH2/WCB, SCS13A/CF8, SCS14A/CF8M etc. | |||
| ディスク材質 | SCS13A/CF8, SCS14A/CF8M etc. | |||
| ディスク処理 | ハードクロムメッキ又はステライト盛 | |||
| レンジアビリティ | 60度開度 / 25：1 90度開度 / 50：1 |
|||
| 流量特性 | APPROXIMATE EQ% (Inherent characteristic) | |||
| 710E, 720E 共通 | ||||
| シールリング形式 | FN | FV | CS | M |
| シールリング材質 | RTFE | SUS316 | ||
| バックリング材質 | NBR | VITON | SUS316 | - |
| 弁座漏洩量 | 90°Cvx0.01%、Cvx0.000001%、ANSI/FCI 70-2 Class VI シールタイプにより変わります |
|||
| 標準駆動部 | シリンダ式駆動部 全電子式駆動部 ダイヤフラム式駆動部 |
|||
| 本体形式 | 732E |
|---|---|
| 弁サイズ | 3"(80A)～96"(2400A) |
| 弁部定格 | ANSI/ASME Class 150～1500 |
| 流体温度 | -196～600° |
| 接続規格 | フランジ形（RF, RTJ） |
| ボデー材質 | SCPH2/WCB, SCS13A/CF8, SCS14A/CF8M etc. |
| ディスク材質 | SCPH2/WCB, SCS13A/CF8, SCS14A/CF8M etc. |
| ディスク処理 | ハードクロムメッキ又はステライト盛 |
| レンジアビリティ | 60度開度 / 25：1 90度開度 / 50：1 |
| 流量特性 | APPROXIMATE EQ% (Inherent characteristic) |
| シールリング形式 | Laminated or Metal |
| シールリング材質 | SUS316L/Graphite or SUS630/PH |
| 弁座漏洩量 | ANSI/FCI 70-2 Class V or Class VI |
| 標準駆動部 | シリンダ式駆動部 全電子式駆動部 ダイヤフラム式駆動部 |
